Symboles de soudage sont importants pour transmettre rapidement des informations.
Remarque : la symbologie de soudage est basée sur les normes AWS A2.1 et AWS A2.4.
Définition
La symbologie peut être définie comme :
Un ensemble de lignes, de symboles et de chiffres utilisés dans les dessins techniques pour indiquer certaines caractéristiques des joints soudés .
Mais qu'est-ce qu'un symbole ?
C'est quelque chose qui, par le principe d'analogie, représente ou remplace autre chose.
Symboles de soudage sont des dessins qui représentent des lignes directrices pour le processus de soudage.
Ils sont utilisés pour économiser de l'espace et travailler dans les dessins du projet et, en même temps, les symboles rendent l'interprétation des dessins plus rapide et plus facile.
Les symboles fournissent toutes les informations nécessaires pour le soudage, telles que : la géométrie et les dimensions du chanfrein, la longueur de la soudure, si la soudure doit être effectuée sur le terrain, etc.
Voici une structure de base pour transmettre cette information :
(1) : Soudure dans le côté opposé de la flèche.
(2) : Soudage du même côté de la flèche.
(3) : Queue.
(4) : Flèche.
Ligne de référence
La ligne de référence est un symbole et la base sur laquelle sont placés tous les autres symboles de soudure (ou instructions pour effectuer une soudure).
Sans lui il n'y a pas de symbole de soudure.
Les symboles sont utilisés pour indiquer différentes actions, en fonction de son emplacement.
Remarque : Ils peuvent être placés au-dessus ou au-dessous de la ligne de référence.

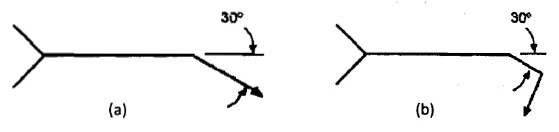

La ligne de référence doit être horizontale et la ligne de flèche doit avoir un angle comme indiqué dans l'image ci-dessous :

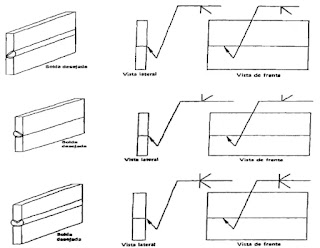

Flèche brisée
Une flèche brisée est utilisée lorsque nous avons un membre spécifique du joint à chanfreiner. Et le travail de la flèche est de pointer vers ce membre.
REMARQUE : la norme ANSI/AWS A2.4 stipule également que les flèches n'ont pas besoin d'être brisées dans les situations suivantes :
- Lorsque le côté à biseauté est évident.
- Lorsqu'il existe une option pour chanfreiner l'un ou l'autre des membres qui composent le joint.
Plusieurs lignes
Plusieurs lignes de référence sont utilisées pour contenir les informations concernant les opérations de soudage successives.
L'ordre dans lequel ces opérations doivent être effectuées est déterminé par la proximité de la ligne à la flèche.
La première opération sera celle indiquée par la ligne la plus proche et ainsi de suite.
Flèche
La flèche relie la ligne de référence du symbole de soudure au joint à souder.
Dans le premier exemple donné, la flèche pointe vers le bas et vers la droite, mais de nombreuses autres combinaisons sont autorisées tant que la ligne de référence reste horizontale (voir exemples ci-dessous).
Queue
Des références telles que spécifications, procédés de soudage, numéro de procédure, instructions et autres données peuvent être indiquées sur la queue du symbole.
Si de telles références ne sont pas utilisées, la queue peut être laissée sans elle.
Il est courant d'utiliser la queue pour indiquer le procédé de soudage ou le consommable à utiliser.
Placement des symboles
Les symboles de soudure sont positionnés au dessus ou en dessous de la ligne de référence en fonction de l'emplacement de la flèche par rapport au joint, à savoir :
- Le symbole sous la ligne de référence correspond à une soudure réalisée du même côté que les pointes de flèches (2) ou (6).
- Le symbole au dessus de la ligne de référence correspond à une soudure réalisée sur le côté opposé vers lequel pointe la flèche (1) ou (7).
Cela est dû au fait que nous avons souvent des soudures des deux côtés. Il serait également plus difficile d'utiliser les deux symboles du même côté.
REMARQUE :
Les soudures impliquant des éléments des deux côtés du joint, ont un symbole des deux côtés de la ligne de référence.
Présentation et résumé
En plus de la ligne de référence, de la flèche et de la queue, nous avons des symboles de base, des symboles supplémentaires et des dimensions ou d'autres données de soudure. Ceux-ci seront mieux expliqués dans d'autres articles.

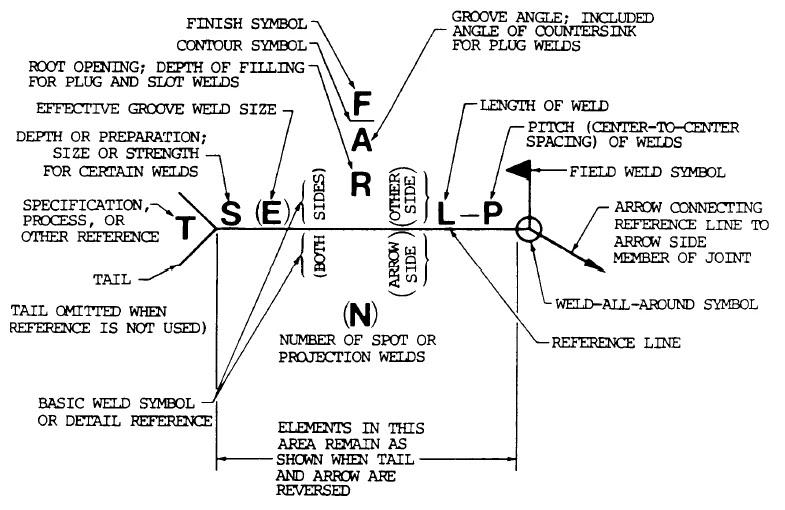

L'image ci-dessous montre les emplacements standard des différents éléments d'un symbole de soudure.
Conseils importants :
- Tout élément d'un symbole de soudure peut être au-dessus ou en dessous de la ligne de référence, à l'exception du symbole de soudure pour le champ.
- Il est obligatoire d'utiliser la ligne et la flèche de référence. Il est également obligatoire de placer utiliser un symbole de soudure ou la queue.
- Tous les éléments d'un symbole de soudure n'ont pas besoin d'être indiqués ou utilisés, à moins que ce ne soit par souci de clarté.
